Viimastel aastatel on industrialiseerimisprotsessi pidev kiirenemine ja majanduse pidev areng suurenenud sotsiaalne nõudlus elektri/elektri järele. Elektrisüsteemi töö stabiilsus ja usaldusväärsus on olnud laialdaselt mures kõigis ühiskonnasektorites. Elektromagnetilise ühilduvuse testimine on oluline vahend elektrisüsteemide stabiilse töö tagamiseks ning liigpinge on üks EMC põhitest. Ülepingeimpulsid tekivad otseste või kaudsete välgulöökide või toitesüsteemi lülitustransientide tõttu, mis on põhjustatud induktiivsete koormuste või lühiste lülitamisest. See toob kaasa voolud või elektromagnetväljad, mis põhjustavad kõrgepinge- või voolusiirdeid. Energia on eriti suur. Ja mõju tootele võib olla hävitav. Praegu tehakse liigpingete testimise sisendeid IEC/EN 61000-4-5 standardil.

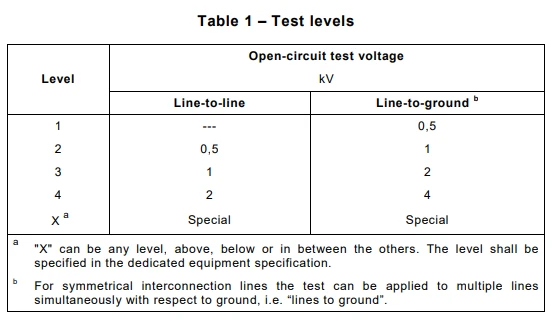

1) Testtasemed
2) 1,2/50μs kombineeritud lainegeneraator
See liigpinge generaator on ette nähtud liigpinge tekitamiseks, millel on:
• avatud ahela pinge frontaalaeg 1,2 µs;
• avatud ahela pinge kestus 50 µs;
• lühisvoolu esiaeg 8 µs;
• lühisvoolu kestus 20 µs.
Kombineeritud lainegeneraatori lihtsustatud skeem
Efektiivseks väljundtakistuseks loetakse avatud vooluahela tipppinge ja lühise tippvoolu suhet kombineeritud lainegeneraatori samas väljundpordis. Selle generaatori jaoks määrab suhe efektiivse väljundtakistuse 2 Ω.

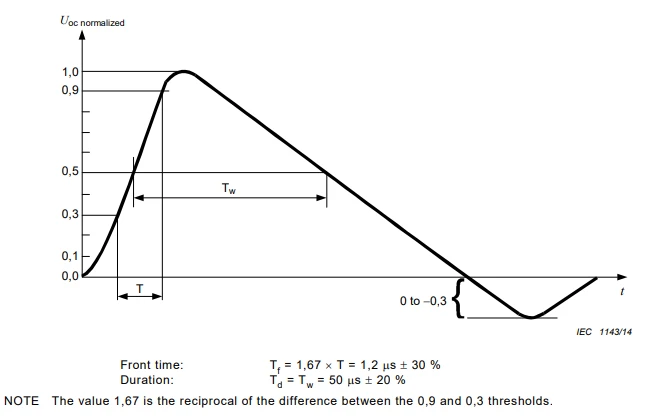

Avatud vooluahela pinge lainekuju (1,2/50 μs) generaatori väljundis ilma CDN-i ühendamata.

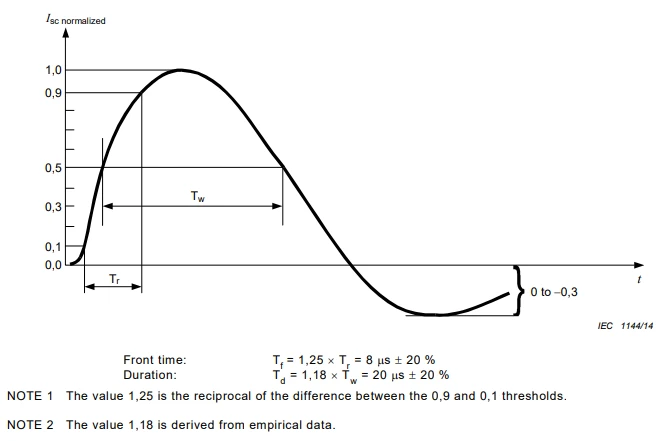

Lühisvoolu lainekuju (8/20 μs) generaatori väljundis ilma CDN-i ühendamata.

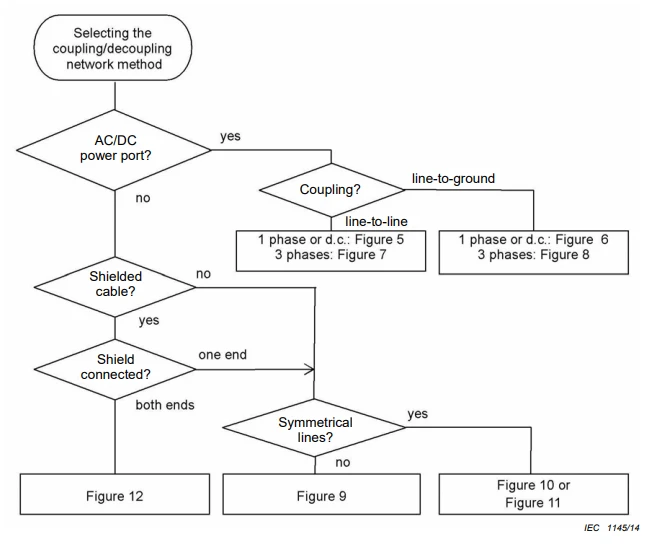

3) Sidestamise/lahtisidumise meetodi valik
4) 10/700μs kombineeritud lainegeneraator
See generaator on ette nähtud järgmiste omadustega liigpinge tekitamiseks:
- avatud ahela pinge frontaalaeg 10 µs;
- avatud ahela pinge kestus 700 µs;
- lühisvoolu eesmise aeg 5 µs;
- lühisvoolu kestus 320 µs.
Kombineeritud lainegeneraatori lihtsustatud skeem (10/700μs – 5/320μs)
Avatud ahela pinge lainekuju (10/700 μs)
5/320μs lühisevoolu lainekuju
EMCSOSINi liigpingegeneraatori kohta lisateabe saamiseks võtke meiega igal ajal ühendust. Aitäh!
